樓宇自動控制系統

設置一套BAS樓宇自控系統,管理主機設置在負一層安防監控室。

BAS樓宇自控系統共用智能網網絡平臺。本次設計采用以太網和通信總線相結合拓撲結構,即網絡控制器和中央監控管理中心互聯釆用以太網,現場DDC控制器由通信總線連至網絡控制器。通信總線釆用標準協議。對建筑物內部的各種機電設備進行控制現集中管理、節能運行的控制方式本工程BAS樓宇自控系統監控包括以下內容

通過DC控制器監控:新風機組系統、送排風系統、排水系統等;

通過串口服務器通訊·桷系統、些油發電相組

通過軟件后會接口通訊變配電管理系統、熱源

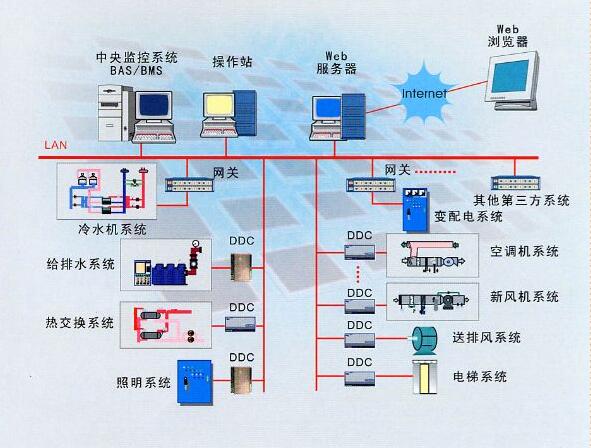

系統的網絡結構:結構包括理網絡層(中央管理工作站):管理網絡層由中央主機及外部設備(控制臺、打印機等）控制網絡層:控制閉環控制、監控點邏輯開關表控制和監控點時間表控制;現場控制DDC網絡控制器直接連接以太網,通過智能網網絡平臺與中央主機進行通訊

現場網絡層:由和變頻器等智能現場儀表以及部分設備或系統自帶成套控制器組成?，F場網絡DDC控制器的數字量字量輸出(DO量輸出設備或系統自帶成套控制器,通過通訊總線與串口服務器連接,并通過以太網管理主機進行通訊,要求設備或系統自帶成套控制器提供標準RS-485通訊接

部分系統自帶成套監控軟件平太網與管理主機進行通訊,要求系統自帶軟件DBC/AP通訊接口,并提供參數定義及地址表的供電方式:DDC控制器采用就近取電的供電方式現場各類傳感器、執行機構由DDC箱電源供電設備時需注意的事項:業主在定購受控設備時,應要求受控設備的供貨箱內提供BAS系統監控接口
